工业自动化
NX系列系统单元
信息更新: 2020年2月21日
| 项目 | 规格 | |
|---|---|---|
| 防护 | 柜内安装型 | |
| 接地方法 | 接地到100Ω或更低 | |
| 使用环境 | 使用环境温度 | 0～55°C |
| 使用环境湿度 | 10%～95% (无结露或结冰) | |
| 空气 | 不得有腐蚀性气体。 | |
| 储存环境温度 | -25～70°C (无结露或结冰) | |
| 高度 | 2,000 m以下 | |
| 污染度 | 2或以下：符合IEC 61010-2-201 | |
| 耐噪音 | 电源线2kV (符合IEC61000-4-4标准。) | |
| 过电压等级 | II级：符合IEC 61010-2-201 | |
| EMC抗扰度电平 | B区 | |
| 耐振动 | 符合IEC 60068-2-6。
5～8.4Hz (振幅3.5mm)， 8.4～150Hz，加速度9.8m/s2， X、Y、Z方向各100分钟(每隔10分钟扫描10次 = 合计100分钟) |
|
| 耐冲击 | 符合IEC 60068-2-27。147 m/s2， X、Y、Z方向各3次 | |
| 适用标准 | cULus：通过UL508与ANSI/ISA 12.12.01认证。
EC：EN 61131-2及C-Tick， KC注册 |
|
| 单元名称 | 附加NX单元电源单元 |
|---|---|
| 型号 | NX-PD1000 |
| 外部连接端子 | 免螺钉式接线端子块(8端子) |
| 电源电压 | DC24V (DC20.4～28.8V) |
| NX总线电源容量 | 10W以下(详情请参见样本。) |
| NX单元电源效率 | 70% |
| 未配线端子电流容量 | 4A以下(含贯通配线电流) |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | 无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 无消耗 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制： • 直立安装时

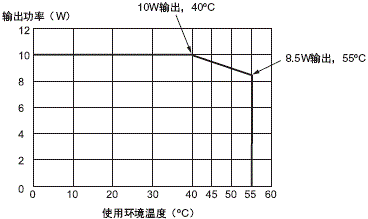

• 非直立安装时  |
| 端子连接图 |  |
*1. 可以使用单元电源端子（UV/UG）的未配线端子为附加NX单元电源单元或EtherCAT连接器单元上的单元电源端子进行贯通配线。
*2. NC端子未连接到内部电路。
| 单元名称 | 附加I/O电源单元 |
|---|---|
| 型号 | NX-PF0630 |
| 外部连接端子 | 免螺钉式接线端子块(8端子) |
| 电源电压 | DC5～24V (DC4.5～28.8V)* |
| I/O电源最大电流 | 4 A |
| I/O电源端子电流容量 | 4 A以下 |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | 无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 10 mA以下 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制：无限制 |

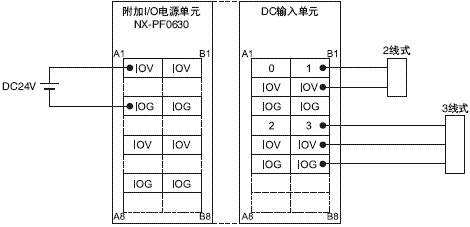

| 端子连接图 |  |
| 过载/低电压检测 | 不支持 |
| 保护功能 | 不支持 |
* 请为NX单元的I/O电路以及连接的外部设备使用适合的输出电压。
| 单元名称 | I/O电源连接单元 |
|---|---|
| 型号 | NX-PC0010 |
| 外部连接端子 | 免螺钉式接线端子块(16端子) |
| I/O电源端子数 | IOG：16端子 |
| I/O电源端子电流容量 | 最大4 A/端子 |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | 无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 无消耗 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制：无限制 |
| 端子连接图 |  |
| 单元名称 | I/O电源连接单元 |
|---|---|
| 型号 | NX-PC0020 |
| 外部连接端子 | 免螺钉式接线端子块(16端子) |
| I/O电源端子数 | IOV：16端子 |
| I/O电源端子电流容量 | 最大4 A/端子 |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | 无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 无消耗 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制：无限制 |
| 端子连接图 |  |
| 单元名称 | I/O电源连接单元 |
|---|---|
| 型号 | NX-PC0030 |
| 外部连接端子 | 免螺钉式接线端子块(16端子) |
| I/O电源端子数 | IOV：8端子
IOG：8端子 |
| I/O电源端子电流容量 | 最大4 A/端子 |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | 无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 无消耗 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制：无限制 |
| 端子连接图 |  |
| 单元名称 | 屏蔽连接单元 |
|---|---|
| 型号 | NX-TBX01 |
| 外部连接端子 | 免螺钉式接线端子块(16端子) |
| 屏蔽端子数 | 14端子(下面两个端子为可用的接地端子。) |
| 外形尺寸 | 12 (宽) × 100 (高) × 71 (深) |
| 绝缘方式 | SHLD可用接地端子与内部电路间的绝缘：无绝缘 |
| 绝缘电阻 | 封闭式电路间20 MΩ以上(DC100V时) |
| 耐电压 | 封闭式电路间AC510V， 1分钟(漏电流：5 mA以下) |
| NX单元功耗 | 0.45 W以下 |
| I/O电流消耗 | 无消耗 |
| 质量 | 65 g以下 |
| 电路布局 |  |
| 安装方向与限制 | 安装方向：可在6个方向上安装。
限制：无限制 |
| 端子连接图 |  |
| NX系列系统单元 | Sysmac Studio | |
|---|---|---|
| 版本1.05或更低 | 版本1.06或更高 | |
| NX-PD1□□□ | 不支持 | 支持 |
| NX-PF0□□□ | 不支持 | 支持 |
| NX-PC0□□□ | 不支持 | 支持 |
| NX-TBX01 | 不支持 | 支持 |
