替代产品查询（单位：mm）
工业自动化
ZX2
智能传感器 激光CMOS型
- 特点
- 种类
- 额定值 / 性能
- 外形尺寸
- 样本 / 手册・说明书 /CAD /软件
信息更新: 2023年11月29日
本体

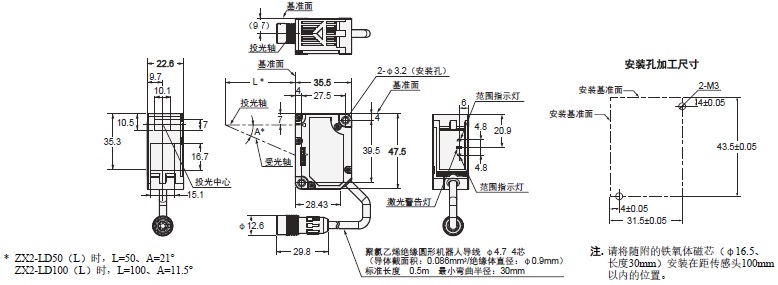

传感头
ZX2-LD50
ZX2-LD50L
ZX2-LD100
ZX2-LD100L
ZX2-LD50V

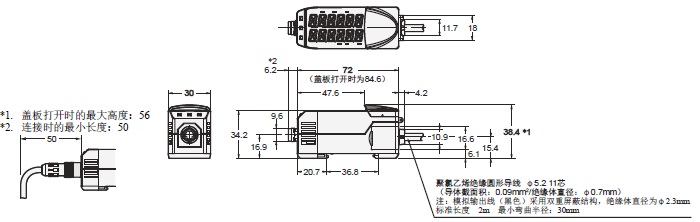

放大器单元
ZX2-LDA11
ZX2-LDA41
附件
运算单元
ZX2-CAL

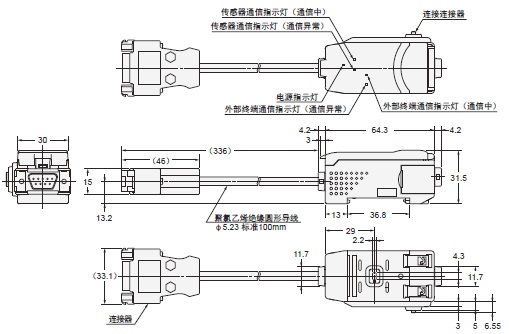

ZX2用通信接口单元
ZX2-SF11

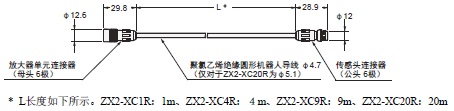

传感头延长导线
ZX2-XC1R
ZX2-XC4R
ZX2-XC9R
ZX2-XC20R
安装支架

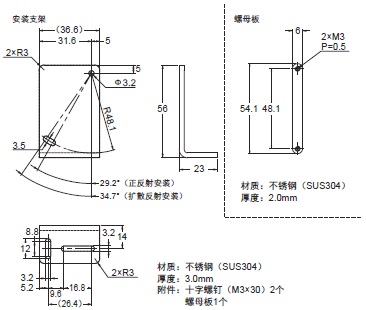

E39-L178
安装支架

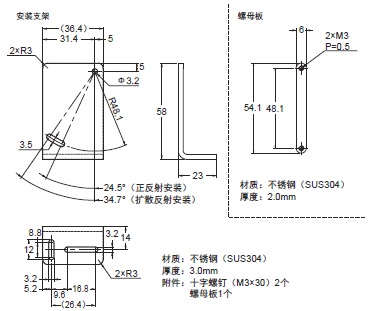

E39-L179
* 用于以普通的扩散反射安装或正反射安装方法安装ZX2-LD100（L）时。

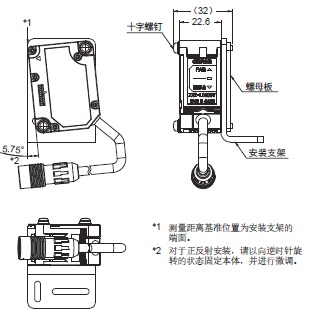

正反射设置方法
使用安装支架（E39-L178）时
注：将本体固定在安装支架上时，请从本体的警告标签侧插入螺钉以固定。

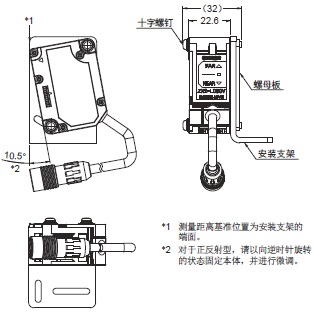

使用安装支架（E39-L179）时
正反射设置方法（对扩散反射型进行正反射设置）
注：将本体固定在安装支架上时，请从本体的警告标签侧插入螺钉以固定。
不使用安装支架时
请以如下的相对于工件的倾角安装。
ZX2-LD50V
安装时请进行调整，确保角度为10.5°±0.1°。
* 以10.5°安装时的安装孔尺寸为内值（参考值）。
扩散反射型安装方法

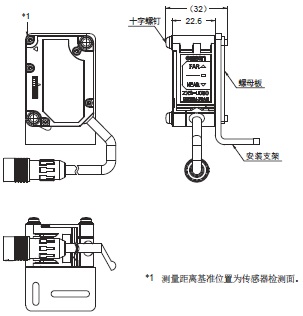

使用安装支架（E39-L178、E39-L179）时
注：将本体固定在安装支架上时，请从本体的警告标签侧插入螺钉以固定。
不使用安装支架时
请以如下的相对于工件的倾角安装。
* ZX2-LD50（L）时：50
ZX2-LD100（L）时：100
