EJ1

模块式温控器

EJ1

控制柜内安装型温控器，灵活的模块化设计，与上位机的整合性大大提高

EJ1系列（高功能单元）部分产品预定于2023年3月底订货截止。

替代产品查询

信息更新: 2020年7月1日

基本单元/EJ1N-TC

额定值

型号		EJ1N-TC4	EJ1N-TC2
电源电压		DC24V
操作电压范围		额定电压的85%～110%
功耗		5W以下(最大负载下)	4W以下(最大负载下)
输入 *		热电偶： K、J、T、E、L、U、N、R、S、B、W、PLII ES1B红外线热敏传感器： 10～70°C、60～120°C、115～165°C、140～260°C 模拟量输入： 4～20mA、0～20mA、1～5V、0～5V、0～10V 铂电阻： Pt100、JPt100
输入阻抗		电流输入： 150Ω以下，电压输入： 1MΩ以上
控制输出	电压输出	输出电压： DC12V±15%，最大负载电流： 21mA (带短路保护电路的PNP型)
	晶体管输出	---	最大使用电压： 30V，最大负载电流： 100mA
	电流输出	---	电流输出范围： DC4～20mA或0～20mA 负载： 500Ω以下(包含传送输出) (分辨率： DC4～20mA时约2,800， DC0～20mA 时约3,500)
事件输入	输入点	---	2
	接点输入	---	ON ： 1kΩ以下， OFF ： 100kΩ以上
	非接触式输入	---	ON ：残留电压： 1.5V以下， OFF ：漏电流： 0.1mA以下
		---	外流电流：每点约4mA
输入点数和控制点数		输入点： 4，控制点： 4	输入点： 2，控制点： 2
设置方式		通过通信
控制方式		ON/OFF控制或2-PID (带自动调谐、自调整) (V1.2)
其他功能		两点输入补偿、数字输入过滤器、远程SP、SP斜度、手动操作量、操作量限制器、干扰超程调整、回路断线报警、运行/停止、存储单元、I/O分配等
环境温度范围		使用： -10°C～55°C，保存： -25°C～65°C (无结冰或结露)
环境湿度范围		使用： 25%～85% (无结露)

* 输入为全通用输入。因此，可以选择铂电阻、热电偶、红外线热敏传感器和模拟量输入。

特性

显示精度		热电偶输入/铂电阻输入： (显示值(PV)的±0.5%或±1°C，取较大值) ±1位以下 *1 模拟量输入： ±0.5%FS±1位以下 CT输入： ±5%FS±1位以下
响应差		0.1～999.9EU (以0.1EU为单位) *2
比例带 (P)		0.1～999.9EU (以0.1EU为单位) *2
积分时间 (I)		0～3,999s (以1s为单位)
微分时间 (D)		0.0～999.9s (以0.1s为单位)
控制周期		0.5s, 1～99s (以1s为单位)
手动复位值		0.0%～100.0% (以0.1%为单位)
报警设定范围		-1,999～9,999 (小数点位置取决于输入种类)
采样周期		250 ms
信号源电阻的影响		热电偶： 0.1°C (0.2°F)/Ω以下(每条线路100Ω以下) *3 铂电阻： 0.4°C (0.8°F)/Ω以下(每条线路10Ω以下)
绝缘电阻		20MΩ以上(DC500V时)
耐电压		不同极性的带电端子之间： AC600V、50/60Hz条件下持续1min
耐振动		10～55Hz, 20m/s², X、Y、Z方向上各持续2小时
耐冲击		150m/s², 6个方向上各3次
质量		180 g
防护等级		后盖： IP20，端子： IP00
内存保护		EEPROM (非易失性存储器) (写入次数： 10万次)
规格	认证标准	UL61010C-1、CSA C22.2 No.1010-1
规格	符合规格	EN61010-1 (IEC61010-1): 2级污染， II类过电流
EMC指令		EMI ： EN61326 EMI辐射： EN55011 Group1 classA EMI传导： EN55011 Group1 classA EMS ： EN61326 ESD抗扰性： EN61000-4-2 电磁强度抗扰性： EN61000-4-3 脉冲抗扰性/噪声抗扰性： EN61000-4-4 传导干扰抗扰性： EN61000-4-6 浪涌抗扰性： EN61000-4-5

*1. K热电偶在−200～1,300°C范围内、T和N热电偶在−100°C或以下、U和L热电偶在任何温度时的显示为±2°C±1位以下。B热电偶在400°C或以下时的显示不受限。R和S热电偶在200°C或以下时的显示为±3°C±1位以下。 W = （显示值(PV)的±0.5%或±3°C，取较大值） ±1位以下。PLII = （显示值(PV)±0.5%或±2°C，取较大值） ±1位以下。 K热电偶在−199.9～999.9°C之间的显示精度为（显示值(PV)的±0.5%或±1°C，取较大值） ±10位以下。温度不超−100°C时，则为±2°C±10位以下。

*2. “EU” 指工程单位。小数点的位置取决于所选择的传感器类型。但是，若小数点位置被设为0(****), 也按设为1(***.*)处理。

*3. B、R、S、W传感器： 0.2°C/Ω以下（100 Ω以下）

通信规格

项目	*端口B 1**	*端口A端子/端口A连接器 1**	*G3ZA连接端口 2**
传送路径连接	RS-485 (多点)
通信方式	RS-485 (2线式半双工)
同步方式	起停同步
通信协议	CompoWay/F、Modbus *4(V1.1)	CompoWay/F
通信速度	9.6、19.2、38.4、57.6或115.2kbps	固定为38.4kbps	固定为57.6kbps
传送代码	CompoWay/F: ASCII, Modbus: RTU	CompoWay/F: ASCII
数据位长度	7或8位	7位
停止位长度	1或2位	2 位
错误检测	垂直奇偶校验(无、偶数、奇数)	垂直奇偶校验(偶数)
错误检测	块校验字符(BCC) ：以CompoWay/F， CRC-16 ： (以Modbus)
流量控制	无
接口	RS-485
重试功能	无
通信回复/发送等待时间	0～99ms (默认值： 5ms) (V1.1)	1～99ms (默认值： 1ms)	---
*可并列连接的单元数 3**	64个单元 (带TC4的型号： 256个通道，带TC2的型号： 128个通道) 通过终端单元的端口B进行通信连接	64个单元 (带TC4的型号： 256个通道，带TC2的型号： 128个通道) 通过终端单元的端口A进行通信连接	8个单元 (通过基本单元的端口 G3ZA进行通信连接)

*1. 从EJ1C-EDU连接。使用HFU时，终端单元的端口B仅限用于分布安装。

*2. G3ZA连接需要另行购买专用电缆(EJ1C-CBLA050)。

*3. 有关可连接的单元数，请参见样本的“连接注意事项”。

*4. Modbus协议可用于Ver.1.1或更高版本的基本单元。

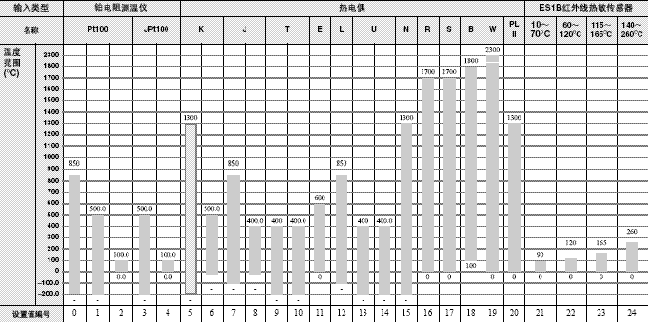

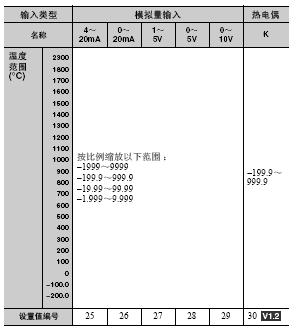

输入范围

传感器输入为全通用输入。因此，可以选择铂电阻、热电偶、红外线热敏传感器和模拟量输入。
可以设定每个通道的输入以使用通用输入。

■阴影部分表示默认设定。

各输入类型的适用规格如下：
K、J、T、E、N、R、S、B ： JIS C1602-1995、IEC584-1
L ： Fe-CuNi, DIN 43710-1985
U ： Cu-CuNi, DIN 43710-1985
W ： W5Re/W26Re, ASTM E988-1990
PL II ：根据德国Engelhard公司提供的PLATINEL II 起电量表
JPt100 ：JIS C 1604-1989、JIS C 1606-1989
Pt100 ： JIS C 1604-1997、IEC 751

电流检测器(CT)额定规格

耐电压	AC1,000V条件下持续1min
耐振动	50 Hz,98m/s²
质量	E54-CT1 ：约11.5g， E54-CT3 ：约50g
附件(仅限E54-CT3)	探头(2)，插头(2)

加热器断线报警、SSR故障报警
加热器过电流报警的特性（仅限TC2□-QNHB型）

加热器最大电流	AC100V
输入电流值显示精度	（±5.0A） ±1位以下
加热器断线报警设定范围	0.1%～99.9A (以0.1A为单位) 0.0A ：加热器断线报警输出OFF。 100.0A ：加热器断线报警输出ON。最小检测ON时间： 100ms *1
SSR故障报警设定范围	0.1%～99.9A (以0.1A为单位) 0.0A ： SSR故障报警输出ON。 100.0A ： SSR报警输出OFF。最小检测OFF时间： 100ms *2
加热器过电流报警设定范围	0.1%～99.9A (以0.1A为单位) 0.0A ：加热器过电流报警输出ON。 100.0A ：加热器过电流报警输出OFF。最小检测ON时间： 100ms *1

*1. 控制输出ON时间小于100ms时，不执行加热器断线检测、加热器过电流检测和加热器电流测量。
*2. 控制输出OFF时间小于100ms时，不执行SSR故障报警和漏电流测量。

HFU单元/EJ1N-HFU□-NFL□

额定值

电源电压		DC24V
操作电压范围		额定电压的85%～110%
功耗		2W以下(最大负载下)
辅助输出 *	输出	4
辅助输出 *	晶体管输出	最大使用电压： DC30V，最大负载电流： 50mA
事件输入	输入	4
	接点输入	ON ： 1kΩ以下， OFF ： 100kΩ以上
	晶体管输入	ON ：残留电压1.5V以下， OFF ：漏电流0.1mA以下
		流出电流：约4mA/接点
无程序连接	下载 (EJ1从PLC读取数据)	可设定的参数数： 1200 (V1.2)
	上载 (EJ1向PLC写入数据)	可设定的参数数： 1200 (V1.2)
	适用的PLC	欧姆龙： CS/CJ/NJ系列三菱电机： MELSEC-An/AnS/FX3UC系列三菱电机： MELSEC-Q/QnA/QnAS系列
环境温度范围		使用： -10°C～55°C 保存： -25°C～65°C (无结冰或结露)
环境湿度范围		使用： 25%～85% (无结露)

* 可以用数字输出分配功能分配辅助输出。

特性

绝缘电阻		20MΩ以上(DC500V时)
耐电压		不同极性的带电端子之间： AC600V、50/60Hz条件下持续1min
耐振动		10～55Hz, 20m/s²,X、Y、Z方向上各持续2小时
耐冲击		150m/s², 6个方向上各3次
质量		160g
防护等级		后盖： IP20，端子： IP00
内存保护		EEPROM (非易失性存储器) (写入次数： 10万次)
规格	认证标准	UL61010C-1、CSA C22.2 No.1010-1、韩国无线电法（无线电法： KC标记）
规格	符合规格	EN61010-1 (IEC61010-1) ： 2级污染， II类过电流
ENC指令		请参见样本。

通信特性：端口C

传送路径连接	RS-485/RS-422: 多点， RS-232C: 点对点 *1
通信方式	RS-485/RS-422 (2线式半双工)， RS-232C
同步方式	起停同步
通信协议	• 欧姆龙PLC协议(可连接的PLC: SYSMAC CS/CJ/CP系列) • AnA/AnU CPU通用指令(可连接的PLC: MELSEC-An/AnS/FX3UC系列) • MC协议(格式5) (可连接的PLC ： MELSEC-Q/QnA/QnAS系列)(V1.1)
通信速度	9.6、19.2、38.4、57.6或115.2kbps
传送代码	二进制
数据位长度	8位
停止位长度	1位
错误检测	取决于选择作为无程序通信协议的协议。
流量控制	无
接口	RS-485, RS-422, RS-232C *1
重试功能	有
通信回复/发送等待时间	0～99ms (默认值： 5ms) (V1.1)
*可并列连接的基本单元数 2**	32个单元(带TC4的型号： 128个通道以下，带TC2的型号： 64个通道以下)
可连接的HFU数(V1.1)	• CS/CJ/NJ系列PLC: 8个(EJ1-HFU□-NFLK) • MELEC Q/QnA/QnAS系列PLC: 8个(EJ1-HFU□-NFL2)

*1. 通信方式可切换为RS-485或RS-232C。进行RS-422通信必须使用1台单独的温控器。

*2. 有关可连接的单元数，请参见样本“连接注意事项”。

HFU单元/EJ1N-HFUB-DRT

额定值

电源电压	DeviceNet电源	DC24V (内部电路)
电源电压	EDU电源	DC24V (RS-485通信电路和温控器)
操作电压范围	DeviceNet电源	DC11～25V
操作电压范围	EDU电源	DC20.4～26.4V
功耗(最大负载下)		1W以下(最大负载下)
主要功能		远程I/O通信功能、显式报文通信功能、 CompoWay/F指令馈通功能、参数备份功能和配置登录功能
环境温度范围		使用： -10°C～55°C 保存： -25°C～65°C (无结冰或结露)
环境湿度范围		使用： 25%～85% (无结露)

特性

绝缘电阻		20MΩ以上(DC500V时)
耐电压		AC600V、50/60Hz条件下持续1min
耐振动		10～55Hz, 10m/s², X、Y、Z方向上各持续2小时
耐冲击		150m/s²以下, 3轴6个方向上各3次
质量		70g以下
防护等级		IP20
内存保护		EEPROM, 100,000次写入(备份数据)
规格	认证标准	UL61010-1、CSA C22.2 No.1010-1
规格	符合规格	EN61010-1 (IEC61010-1): 2级污染， II类过电流
EMC指令		请参见样本。

通信特性

通信距离		通信速度	网络长度	支线长度	支线总长度
通信协议		符合DeviceNet。
通信功能	远程I/O通信	主从连接(轮询式、COS式或周期性) 符合DeviceNet规格。
	I/O分配	用户可以用配置器随意分配输入和输出数据。可以对DeviceNet参数或温控器参数进行分配。 IN区域2个模块，最多100字 OUT区域1个模块，最多100字(第1个字必须分配给OUT启动位)
	信息通信	显式报文通信功能可以发送CompoWay/F通信指令(以显式报文格式发送指令)。
连接形态		多点连接和T型分支连接(干线和支线) 组合
通信速度		DeviceNet: 500、250或125kbps，或自动检测主站通信速度
通信媒体		专用5线电缆(2根信号线、2电源线、1根屏蔽线)
		500 kbps	100m以下(100m以下)	6m以下	39m以下
		250 kbps	250m以下(100m以下)	6m以下	78m以下
		125 kbps	500m以下(100m以下)	6m以下	156m以下
		括号中的数值适用于使用细电缆的情况。
通信电源		DC11～25V
可连接的最大节点数		64 (若使用配置器，则包含配置器)
可连接的最大从站数		63
错误控制		CRC错误检测
DeviceNet电源		由DeviceNet通信连接器提供电源
适用的温控器		EJ1系列(不包括EJ1G) TC4: EJ1N-TC4A-QQ和EJ1N-TC4B-QQ TC2: EJ1N-TC2A-QNHB、EJ1N-TC2B-QNHB、EJ1N-TC2A-CNB和EJ1N-TC2B-CNB
可连接的最大温控器数 *		16个单元(带TC4的型号： 64个通道以下，带TC2的型号： 32个通道以下)

* 有关可连接的单元数，请参见样本的“连接注意事项”。

终端单元/EJ1C-EDU

额定值

电源电压		DC24V
操作电压范围		额定电压的85%～110%
辅助输出 *	输出	2
辅助输出 *	晶体管输出	最大使用电压： DC30V，最大负载电流： 50mA
环境温度范围		使用： -10°C～55°C 保存： -25°C～65°C (无结冰或结露)
环境湿度范围		使用： 25%～85% (无结露)

* 可以用总线输出分配功能为每个基本单元分配辅助输出。

特性

绝缘电阻		20MΩ以上(DC500V时)
耐电压		不同极性的带电端子之间： AC600V、50/60Hz条件下持续1min
耐振动		10～55Hz, 20m/s², X、Y、Z方向上各持续2小时
耐冲击		150m/s², 6个方向上各3次
质量		70g
防护等级		终端单元壳体： IP20，端子部： IP00
规格	认证标准	UL61010C-1、CSA C22.2 No.1010-1
规格	符合规格	EN61010-1 (IEC61010-1) ： 2级污染， II类过电流
EMC指令		与基本单元相同。请参见样本。

通信

*端口B 1**	基本单元通信(请参见样本的“通信规格”)
端口A	基本单元通信(请参见样本的“通信规格”)
*端口A连接器 2**	E58-CIFQ1

*1. 使用HFU的端口C通信时，不能使用终端单元的端口B通信。

*2. 不能同时使用端口A连接器和端口A端子进行通信。
