【CK3W系列 扫描振镜用激光接口单元】新品发布!优化激光加工系统,简化激光ON/OFF调试

随着3C电子和新能源汽车行业投资持续扩大,FPD/半导体,FPC/PCB及EV电机等行业迎来高速发展。传统的激光加工由于平台大,加工行程较长,用于小部品加工时往往会出现精度不足,节拍时间长等缺点。振镜系统通过翻转内部镜片实现高速地移动激光进行加工,具有速度快,振动小,适合小部品加工等特点,受到广大行业用户的青睐。



为满足FPD/半导体,FPC/PCB及EV电机等行业对于振镜激光控制的强劲需求,2021年5月,欧姆龙自动化(中国)有限公司面向中国市场正式发布【CK3W系列 扫描振镜用激光接口单元】新品!



【CK3W系列 扫描振镜用激光接口单元】CK3W-GC单元包括4个型号,客户可以根据具体需求分别选型。同期发布CK3W-ECS300编码器输入单元,满足客户同时对应高精度编码器的需求。

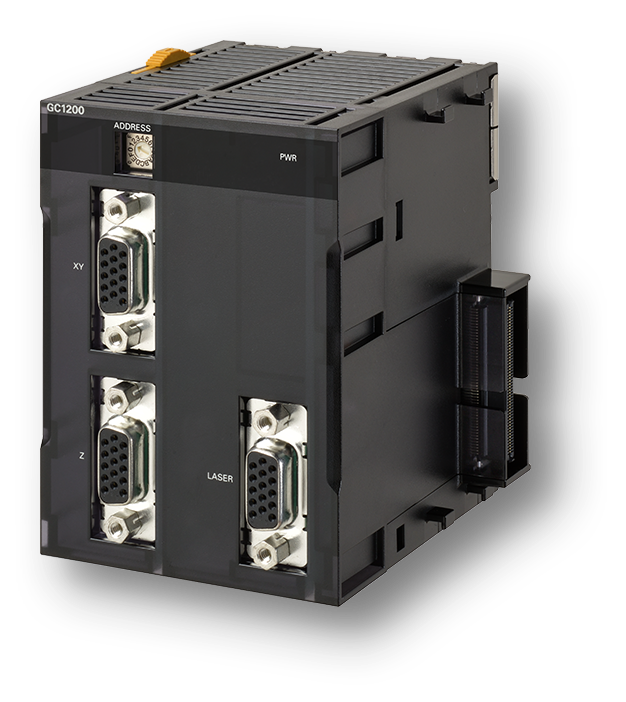

CK3W-GC激光振镜接口单元

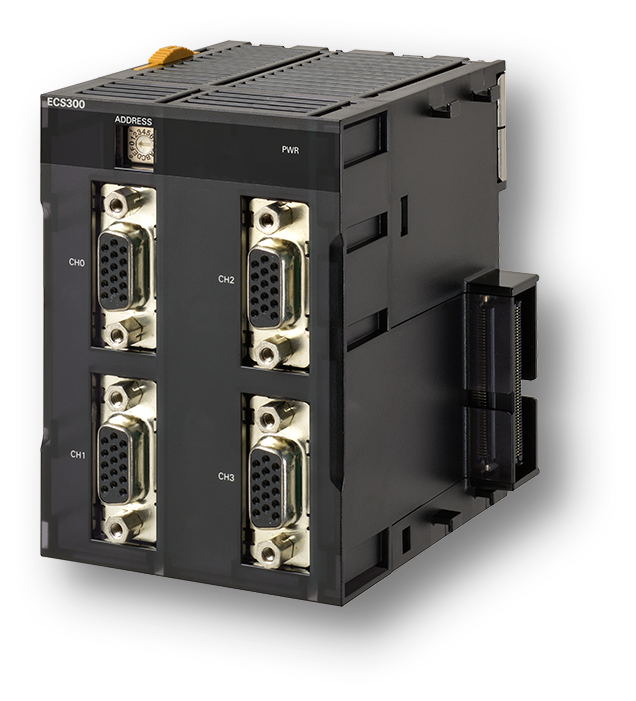

CK3W-ECS编码器输入单元


仅需设定激光ON/OFF时机的目标值,大幅缩短设备的引入时间

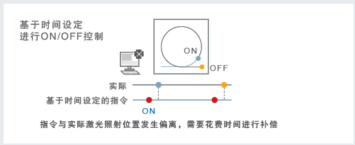

以往:根据时间延迟调整激光ON/OFF时机, 需要花费大量时间(约10~15日*1)

若基于时间延迟设定时机,调试时需要根据工件的不同,考虑轨迹的加减速、激光响应时间等多个与时间相关的因素,为达到目标性能,必须在试错加工的同时调试各个因素的时间延迟设定。

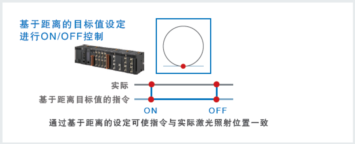

CK3W-GC:能够直接设定激光ON/OFF时机的目标值,简化设备引入工作(约2~3日*1即可完成,比本公司以往产品缩短80%)

若基于距离的目标值设定时机,无需考虑加减速、激光响应时间等多个与时间相关的因素,轻松实现准确的激光ON/OFF控制,从而达到期望的加工性能。





多扫描头协作,加工无偏差

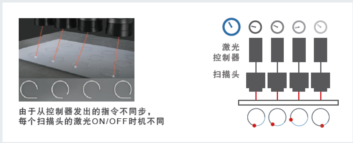

以往:同时加工多个相同形状的部件时,需要花费大量时间调整(约15~20日*1)

同时加工多个部件时,每个部件的扫描头会分别安装激光控制器。这些控制器之间动作不同步,因而会产生加工偏差。由于需对每个扫描头分别进行试错加工调试,因此调整时间会按扫描头数成倍增加。





CK3W-GC:无加工偏差,轻松实现同时加工(约2~3日*1即可完成,比本公司以往产品缩短了90%)

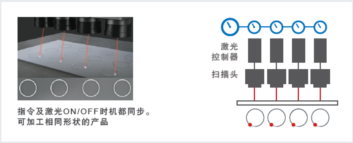

通过多个CK3W-GC的同步动作,无需调整每个扫描头即可无偏差地加工多个部件。不依赖于扫描头加装数量,轻松实现多部件加工。




振镜激光与工作台同步联动,提升设备产能

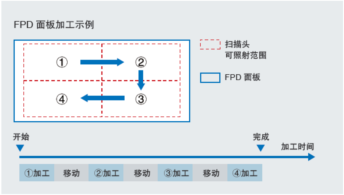

以往:工作台停下后才可加工,移动期间无法同时加工,待机时间导致产能下降

在以FPD面板为代表的大型激光加工中,一般采用将装有加工对象的工作台移到扫描头照射区域,然后进行激光加工的重复加工步骤。在此方式下,工作台移动期间无法同时加工是导致产能下降的主要原因。

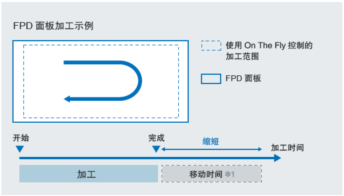

CK3W-GC:在工作台移动的同时进行加工,提升产能

CK系列采用On The Fly控制方式,可以在工作台移动的同时进行激光加工。因此,相比工作台移动中无法同时加工的传统方式,可以消除以往工作台移动中的待机时间,从而令产能提高约35%。




【CK3W系列 扫描振镜用激光接口单元】直击3C电子和新能源汽车的行业难题。通过优化激光加工系统,简化激光ON/OFF调试,让用户省时、省力、省心,高质、高产、高效。
