F430-F/F420-F 系列

智能相机

紧凑型智能相机,简化检测工作

运用单台相机,简化多设备检测系统

传统的图像检测需要将一台或更多专用相机与读码器搭配使用。欧姆龙F430-F/F420-F系列智能
相机可将所有这些功能融合到一台设备中,极大地简化了应用设计。此外,单台相机解决方案还
能够减少初始投入,减轻布线作业,并较大限度地降低维护成本。

  • 检测 | 01

    执行强大检测任务和读码的单台相机

  • 检测 | 02

    达到多台设备管理精度的单台相机

  • 检测 | 03

    覆盖不同尺寸多个部件的单台相机

执行强大检测任务和读码的单台相机

检测、读码和字符识别,多功能合一

检测 | 01

  • 为执行简单的检测任务(如存在/不存在检测、颜色检测等)和读码或字符识别,需要一款功能强大的传感器,或者将传感器与各个用途的读码器搭配组合。F430-F/F420-F系列可顺利执行上述两项功能,从整体上简化检测任务。
  • 读码

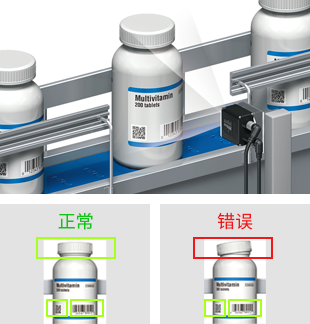

  • 瓶盖存在/不存在检测

  • 以往,需要两台设备: 读码器和检测传感器

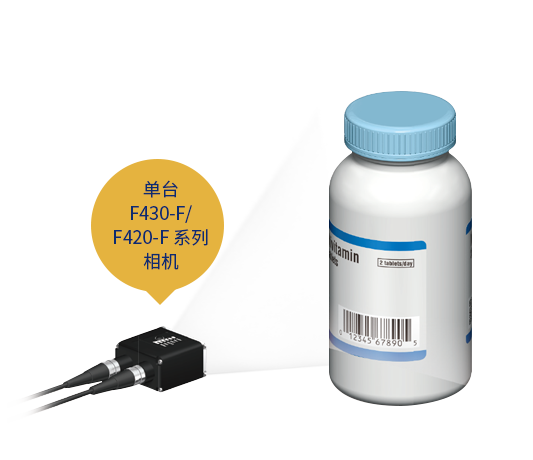

  • 如今,单台相机可以同时执行读码和检测

应用

  • 数字行业应用

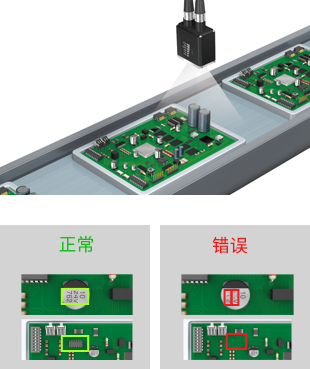

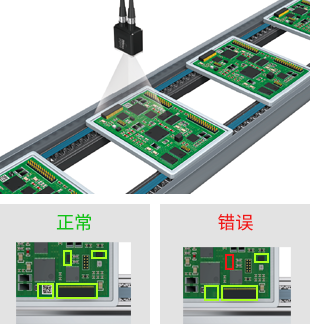

    印刷电路板的存在/不存在检测和读码

  • 餐饮和制药行业应用

    药品的瓶盖检测和读码

  • 运输设备行业应用

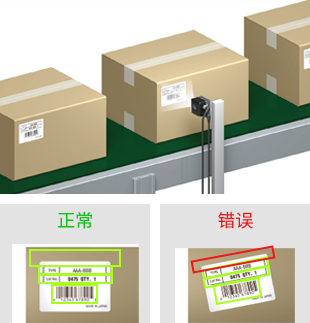

    标签方向检测以及读码和字符识别

多合一相机,显著增强精度

5百万像素高分辨率彩色相机

检测 | 02
  • 使用低分辨率相机时,为达到所需的检测分辨率,需要使
    用多台相机将视场分割成多个部分。F430-F/F420-F系
    列5百万像素彩色相机能够使用一台设备实现多点的高分
    辨率成像。

    *1. 使用一台5百万像素彩色相机即可完成最多使用12台30万像素彩色相机
    进行的检测。

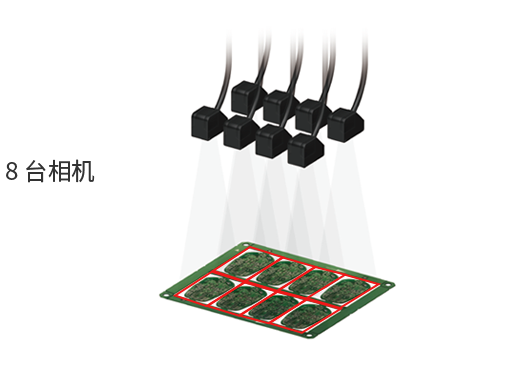

    需要使用多台低分辨率相机才能完成部件存在/不存在检测。

  • 而使用一台F430-F/F420-F系列5百万像素高分辨率彩色相
    机便能轻松满足所有检测需求。

应用

  • 汽车行业应用

    汽车蓄电池装配检测

  • 数字行业应用

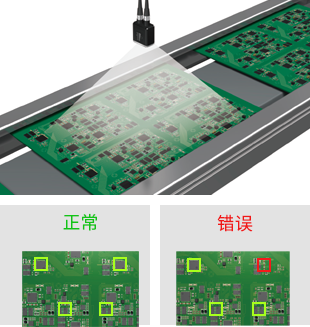

    基板安装组件存在/不存在检测

  • 餐饮和制药行业应用

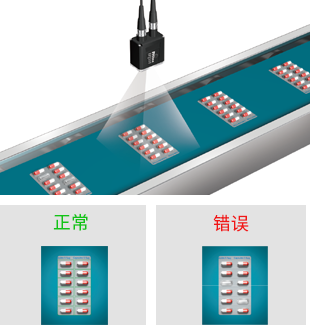

    泡罩板上无药片检测

检测 | 03

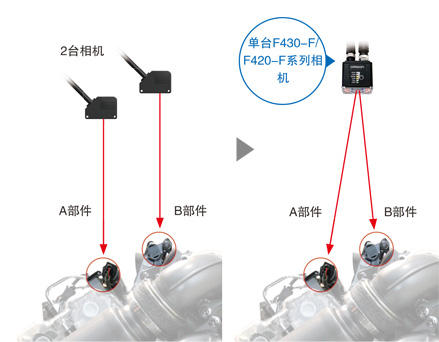

覆盖不同尺寸多个部件的单台相机

长寿命自动对焦液体镜头
  • 如需检测不同尺寸的多个部件,可采用自动对焦镜头,从而避免使用多台相机或机械结构来更改相机的位置。此外,其使用寿命比机械自动对焦镜头要长的多,因为一般来说,机械自动对焦镜头在经过反复调焦后会因驱动部件或电机的磨损而出现故障。而液体镜头则不受调焦次数的限制。

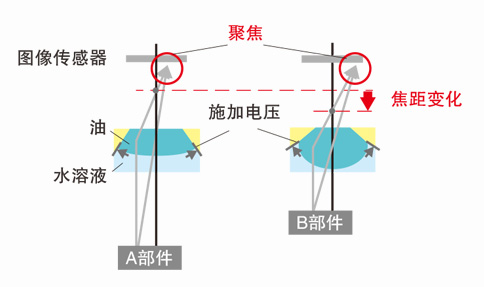

  • 液体镜头:工作原理

    对于不同高度的目标部件,F430-F/F420-F系列搭载的液体镜头
    通过施加电压改变内部水-油界面的形状,从而实现灵活的调焦。

应用

  • 汽车行业应用

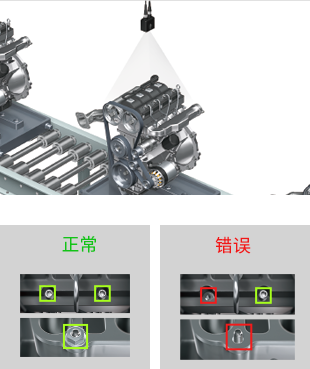

    多个螺栓存在/不存在检测

  • 数字行业应用

    印刷电路板上不同尺寸多个部件的
    印刷文字存在/不存在检测

  • 运输设备行业应用

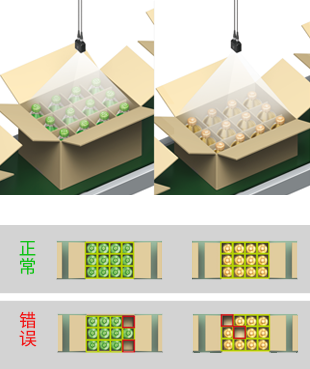

    各类产品的数量检测

轻松安装到小型机器人上

照明模块、镜头和控制器(有时称为放大器)都集成在F430-F/F420-F的小巧机身内,
使其可以安装到小型机器人上。

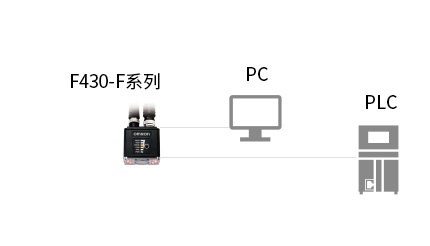

在此单台设备解决方案中,相机和放大器之间无需连接任何电缆。

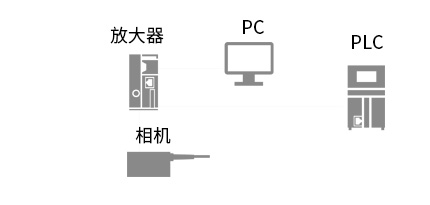

  • 分离式放大器的类型

    集成式放大器的类型

    单屏显示,可轻松调整设置(AutoVISION软件)

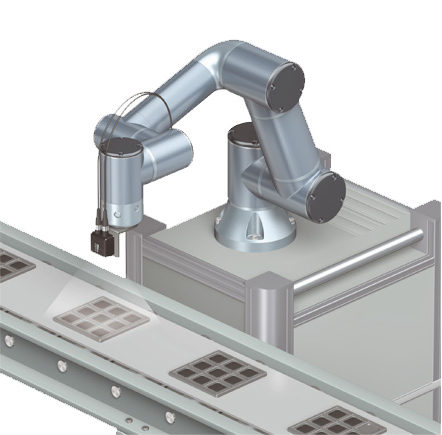

  • 协作型机器人搭载智能相机,简化了判别过程,可灵活处理多个物体。

    注:F430-F系列可兼容机器人电缆。

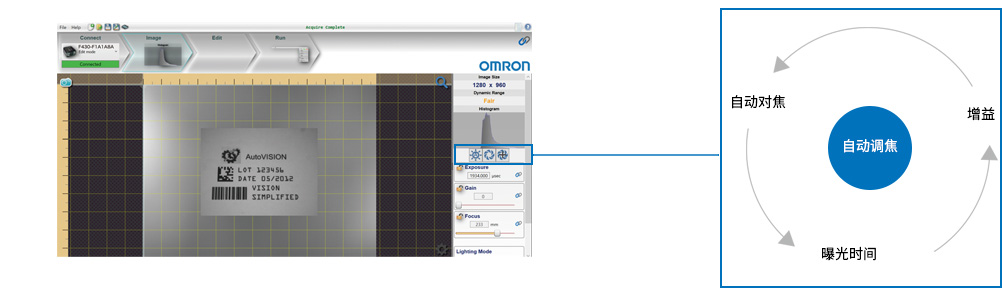

视觉设置

将工件放入焦距内,然后点击自动对焦按钮,优化检测图像的焦点和亮度。也可以指定检测范围,
让相机通过参考该范围进行图像的自动调焦。

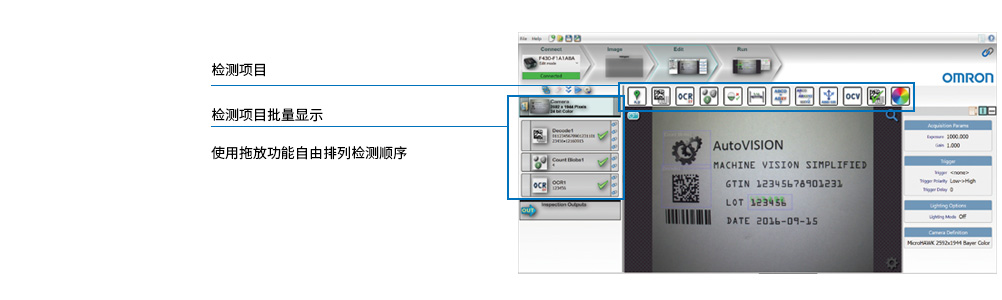

检测项目设置

可以检查屏幕中的测试测量结果,并通过参考屏幕调整检测范围和阈值。设置完成后,只需按下“执行”即可完成检测。
可以一次在单屏中设置多个检测项目,并轻松排列检测项目的顺序。

选型指南使用F430-F/F420-F系列轻松、快速地执行各类检测任务。

F330-F/F320-F系列,提供更简易的解决方案

针对以下应用,另提供更加简单的入门类型。详情请垂询您的欧姆龙代表。

欧姆龙视觉传感器系列

高速、高精度对齐
FH视觉系统

提供高于人类视觉能力的高性能检测和测量功能,
覆盖从微观缺陷检测到高速、高精度对齐的各个方面。

高速外观检测,预对准
FHV7智能相机

多合一设备,具备多功能和高速优势,能够完成外观检测、
预对准等生产现场所需的各类检测和测量。

简单的判别
F430-F/F420-F智能相机

一台紧凑型设备即可无忧执行简单的检测任务,
如存在/不存在检测或方向检测。
