智能光纤放大器 E3X-ZV

功能与操作性兼备的
高性价比光纤放大器

“高性价比”

“稳定检测”

新光纤放大器
稳定检测“有无”的同时实现高性价比

降低设备成本

精选所需功能,以新技术实现低价格。即使大量使用也可降低设备成本

高性价比

精选有无检测所需功能与性能,实现高性价比

光纤传感器被大量使用于振动盘、二次电池极片卷绕机、数字产品组装等设备上的有无检测。欧姆龙新光纤放大器精选出有无检测所需的功 能与性能,优化构件与制造工序,同时运用新技术以实现高性价比,E3X-ZV即使大量使用也不会增加设备成本负担。

3项新技术实现高性价比

  • 显示/操作部位一体结构

    同一基板上安装7段显示和操作部位,降低构件成本。操作按钮采用“薄膜开关”,在降低成本的同时,提高按钮灵敏度。

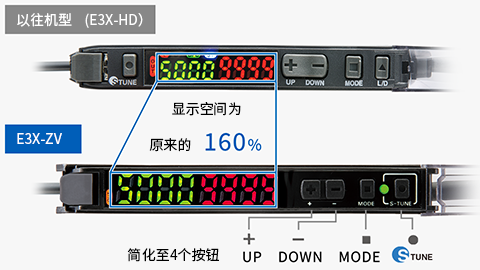

  • 用户界面更新

    因使用频率低、误触会导致误动作,因此取消了以往机型配备的Light on / Dark on切换按钮,在降低构件成本的同时,保证了较大的显示空间以提升可视性。

  • 新抗干扰功能

    采用基于投光周期变化的抗干扰功能。省去以往方式所需的放大器之间的光通信功能,降低构件成本。新方式无需紧密安装放大器即可启用抗干扰功能。

可降低成本的双通道型

实现两台放大器功能的双通道光纤放大器,安装数量减半,显著降低采购成本。此外,有效削减配线工时与耗电量,有助于实现设备与控制柜的小型化。

E3X-ZV(单通道型)

即将于近日上市

E3X-MZV(双通道型)已获得专利*1
*1.“已获得专利”表示已在日本获得专利。(截至2020年11月)

稳定检测

安心使用的检测性能

配备完备的功能和性能,可在多种设备上安心使用。

振动盘上微小物体的正反检测

最小检测物体为3μm,稳定检测微小部件

具备与E3X-HD同等的检测性能。最小检测物体为3μm,对于微小部件及用于判断材料正反的电子部品金属部分都能稳定检测。

  • 可应对多种颜色与表面状态

    具有高动态范围(E3X-HD的7倍),从黑色物体到有光泽的物体均可稳定检测。即使背景为光泽面,通过充分降低光量,也不会发生光量饱和。

  • 配备定时器功能输出稳定

    配备ON/OFF延迟与单触发定时器功能,即使没有PLC也能稳定输出。

二次电池极片卷绕机的极片接缝检测

响应速度最快为50μs,稳定检测高速工件

实现与E3X-HD同等的50μs响应速度。可准确捕捉高速移动中的极片接缝。如果电极的宽度为10mm,理论上可以检测到移动速度为200m/s的极片。

无需紧密安装的抗干扰功能

抗干扰功能利用不同频率,最多可防止4台产品之间的相互干扰。
无需紧密安装放大器,光纤头与导线的配线更为容易。

  • 普通的光纤放大器(光通信式)

    需要紧密安装,安装自由度低配线复杂

  • E3X-ZV(投光周期设定切换式)

    无需紧密安装,安装自由度高配线简单

广泛运用时的出色表现

自动组装设备上的有无检测

简单的Tuning,减少调整工时

只需按下两次按钮,即可将光量和阈值调整到最佳条件。
统一设定方法,不受检测物及安装条件影响。避免因操作人员不同产生的
差异。

通过Smart Tuning轻松实现自动调整
只需在有工件和无工件时各按1次TUNE按钮

双通道型产品
安装空间减至1/2,配线工时减至2/3

大量安装时所需安装空间较大,也会相应增加配线工时,使用双通道型产品,不仅可以节省安装空间,还可大幅缩减耗电量与配线工时。

安装空间
1/2
电源、信号线的
配线减至2/3

3项功能有助于减少现场作业以节省劳动力

光量下降时无需再次Tuning

DPC/ATC功能

因LED老化和光纤头受污导致光量下降时,通过补正光量值和阈值,避免再次Tuning的麻烦。

无需赶赴现场进行说明

带符号的操作按钮

按钮上标有+-□〇,可以简单地告知操作方式,无需赶赴现场即可提供支持服务。

设备状态切换时无需重新设定

用户设定保存功能

通过用户设定保存功能,预先保存设备出厂时与现场启动时的设定(包括Tuning信息在内的所有信息),即使进行初始化操作,设定仍会保留。此外,如果设备运行时现场操作人员对光纤放大器进行误操作,只需按照指示执行用户复位操作,即可返回到保存的设定状态,从而避免现场再调整的麻烦。
