NA系列

可编程终端

NA系列

更快速、高效地操作机械及监视信息。各种机型均采用1677万色全彩宽屏显示画面。

NA系列NA5-7W、NA5-9W已于2021年1月底订货截止。NA系列NA5-12W101□、NA5-15W101□已于2021年6月底订货截止。

Sysmac自动化平台 ─ 符合各种需求的产品群

欧姆龙HMI NA系列采用新技术,在Sysmac自动化平台提供FA生产现场所需的“机械信息收集”及“展示和运用”。
NA系列可更快速、高效地操作机械及监视信息。
机型采用1,677万色全彩宽屏显示画面,让机械更具魅力和竞争力。

NA系列 特点 2

One Software ─ 在整合开发环境下快速开发机械

为实现使用一个软件就能设计整个机械而开发的“自动化软件 Sysmac Studio”。
将逻辑、运动、安全、模拟、图像处理以及HMI进行整合的软件。
通过一个整合的项目进行管理,因此可共享各设备的设计数据。
可快速开发机器界面。

同一个标签•编程

• 可在NA系列HMI项目中自动共享NJ/NX/NY控制器的变量。
 1个映射即可创建HMI变量,因此可实现控制器和HMI整体的高效变量设计。
• 智能感应功能可辅助设计、输入作业。

多设备画面同时显示

• 可同时显示控制器和HMI编辑画面。
 无需切换设备即可编辑程序,控制器和HMI整体的设计效率提升。

使用通用GUI开发1个项目

• 对工具功能配置、操作导线予以统一,即使设备不同,也可进行顺畅操作。
• 可在1个项目内管理各种设备。

简单的对象设计

• 可使用PropertyGrid,对对象的视图、动画、动作、事件明确地进行快速设定和变更。
• 使用改进的画面编辑器,单击即可轻松完成对象的群组化、旋转及规格变更等。

灵活控制

• HMI的脚本采用开放的Visual Basic。
• 可更灵活地实现应用。

整合模拟

• 可同时模拟控制器和HMI程序。
 可同时进行断点的设定和步执行操作等动作的确认,实现控制器和HMI整体调试效率的提升。
• 通过联动模拟可事先确认各设备的动作,缩短启动时间。

NA系列 特点 9

Keep Machine Running ─ 采用高安全设计,保护机械

当设备发生故障时,尽快查明原因并采取措施较为重要。
在Sysmac自动化平台上,NA可帮助设备快速恢复。

故障诊断功能

NA系列 特点 11

装置发生故障时,即使手边没有已安装软件工具的PC,也可通过NA直接确认NJ/NX/NY控制器的控制器异常及控制器事件、用户异常、用户事件或解除错误。

安全监视【NEW】

NA系列 特点 12

以往无法直接访问安全控制器的变量。
现在有了NA,无需创建专用画面,即可访问安全CPU单元及安全I/O单元,并监视设备变量和I/O的设定。
输入输出矩阵显示器可监视安全程序内使用的设备变量和外部公开变量,关联输出(异常状态)和输入(原因条件)进行确认。

此外,安全输入输出单元显示器可显示安全I/O单元的ON/OFF状态及各I/O端子中设定的设备信息,高效地掌控包含安全设备在内的系统整体状态。

NA系列 特点 13

操作日志的记录和查阅【NEW】

NA系列 特点 14

可记录NA检测到的系统事件及作业人员的HMI操作履历。其内容不仅可在NA中显示,也可将文件以CSV格式保存并在PC中显示
可以按时间顺序了解何人何时进行了何种操作,用于在异常发生时进行事后分析。

可远距离查看现场画面

• 现场的HMI画面可通过Ethernet或Wi-Fi在平板电脑等设备上显示和操作。
• 可对要访问的设备进行远程管理和限制,在确保便利性的同时,有助于防止意外的误操作和信息泄露。

NA系列 特点 15

安全功能的加强

NA系列 特点 16

可对各操作者设置密码,设置只有必要功能的权限。仅限有权限的人员才能操作机械。

保护资产

• 与控制器及安全设备相同,项目也可使用密码进行保护。
• 防止传送数据受到改写和盗用。

My HMI ─ 客户可任意创建对象并重复利用

NA系列配备IAG(智能、应用、插件)功能。
IAG通过将项目部件化、提高重复利用性,简便快速地进行画面开发。
从简单图形至复杂对象均可像功能块一样,创建或在项目间共享客户自定义的收藏。

步骤1:创建视图

使用控制器或机械零件收藏的图像,创建用户自定义的IAG。
设定接口属性和重复利用时可使用对象的方法。

NA系列 特点 19

步骤2:创建脚本

NA系列 特点 20

可像多数的图像对象一样,在IAG中置入代码。
可使用代码,创建执行设备通信等的插件。
也可根据需要,使用Visual Basic对NA系列的标准功能进行扩展。

步骤3:公开和发布

NA系列 特点 21

创建IAG并模拟测试后,通过公开该IAG并发布收藏文件,实现重复利用。

NA系列 特点 22

机器界面 NA系列 ─ 产品系列丰富,配备通信功能

NA5

设计和功能性兼备

NA系列 特点 25

各种机型均配备1677万色宽屏

NA系列 特点 26

Soft-NA [NEW]

在Windows环境中实现HMI功能。灵活应对广泛的现场应用

Soft-NA为Windows应用程序,具有与NA5相同的功能,可支持如大型显示器和耐环境显示器等多种硬件,并可快速应对不断变化的用户需求。
此外,由于Soft-NA可在工业用PC/办公室PC上运行,因此客户可同时使用开发的数据收集程序与SoftNA。从而使装置可视化和缩短停机时间成为可能

NA系列 特点 28

One Software-Sysmac Studio管理所有程序资产

Soft-NA也可利用集成开发环境的优势,NJ/NX控制器变量共享和集成模拟器。与NA5一样内置NJ/NX故障排除功能,强力支持装置的快速恢复
此外,也可将NA5的画面数据轻松转换为Soft-NA用画面。

NA系列 特点 29

“展示”机械 ─ 表现力的活用

显示颜色1677万色(24位全彩)的表现力

备有追求“美”的位图文件*1。可创建操作性、识别性优异的画面。可使用67种丰富的字体,使字符串数据的文本显示更优美。此外,还支持DXF文件,因此也可以显示CAD数据。即使放大、缩小,也不用担心描绘品质下降。

NA系列 特点 31

*1.“各式按钮”可以从本公司网站下载

文本的间接查看

可间接查看标签(1行)或文本框(多行)中的文本,切换显示。
装置运行状况和报警详细信息的显示更为简便。

NA系列 特点 33

标签控制功能

NA系列 特点 34

画面中的一部分可以像记事本一样使用。

标签控制最多可达64个标签,1个画面中最多可配置10个。
无需切换画面,切换标签即可轻松进行各种数据的监视、变更。

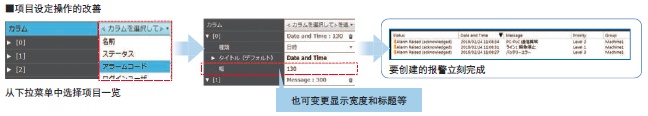

报警浏览器项目设定操作的改善、排序、筛选功能

报警设定简单,可减少创建报警功能的工时。

NA系列 特点 35

可按预先设定的项目“排序”,或按任意关键字“筛选”。
可立即从发生的多个警报中确定要查看的异常位置。

NA系列 特点 36

缩放功能

可对数值显示、输入及全局变量进行比例设定。
可根据事先登录的转换公式对变量值进行转换,使控制器内部数据的显示更加清晰易懂。

NA系列 特点 37

折线图功能

可以折线图的形式显示控制器的变量及多维数组的信息。
也可使用子程序(Visual Basic),以折线图的形式显示NJ/NX/NY的SD卡中的CSV文件。对于运动动作的日志结果等大型数组数据,也可使用相对开头的偏置来指定显示范围。

NA系列 特点 38

“操作”机械 ─ 追求舒适使用

亚洲语言的画面输入功能

NA的键盘可选择使用亚洲语言键盘“日语、中文(简体)、中文(繁体)、韩语”。
使用语言功能,在切换语言时,字符输入用键盘将自动变更。
在食品包装机的配方追加作业中,可使用当地语言输入品种名称。

NA系列 特点 40

子程序的多线程执行

即使是执行处理时间较长的子程序,也不会影响画面的描绘更新。
例如,对于重复次数易增加的数据处理、需要等待时间的处理等,即使在执行处理时间较长的子程序期间,仍可继续描绘画面,不会影响操作性、识别性。

NA系列 特点 41

根据发生的用户报警跳转页

可在各报警设定中设定详细画面的页面。
发生报警时,可选择相应的报警,确认故障诊断画面。

NA系列 特点 42

键盘的用户自定义功能及对象的操作性提升

可以变更标准键盘的尺寸以及去掉客户不需要的按键,或对按下按钮时的特殊动作进行自定义。
键盘操作更容易,并可轻松创建适合客户应用的键盘。
此外,可变更复选框、滑动条、单选按钮的大小,可放大对象提升机械的操作性。

NA系列 特点 43

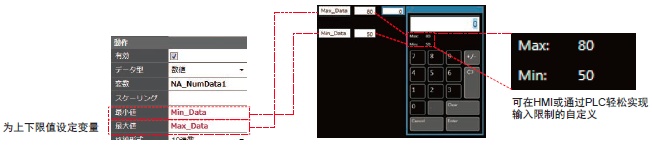

上下限间接指定

通过为数据输入元件等的上下限值设定变量,可动态变更上下限值。
可根据机械的状态限制输入。

NA系列 特点 44

页面号指定

可为页面分配任意数值,轻松实现PLC的页面切换动作。
不再需要此前使用的子程序,特别是使用以数值指定画面编号的情况较多的CJ系列时有效。*1

NA系列 特点 45

*1.NJ/NX/NY系列也可使用的功能。

可用性 设计篇 ─ 简易的画面创建

整合开发环境

NJ/NX/NY系列和NA系列通过在Sysmac Studio上实时共享信息,实现了较高的设计生产效率。

多设备画面同时显示

可同时显示NA系列HMI编辑画面和NJ/NX/NY控制器编辑画面,并进行编程作业。
因此,无需切换设备即可进行编辑,控制器和HMI整体的设计效率提升。

NA系列 特点 49

梯形图、HMI并行编程开发

可以设备为单位,从项目文件导入、导出NA。
控制器、HMI设计人员各自进行并行开发时,可将画面数据合并至控制器侧的项目中。

NA系列 特点 50

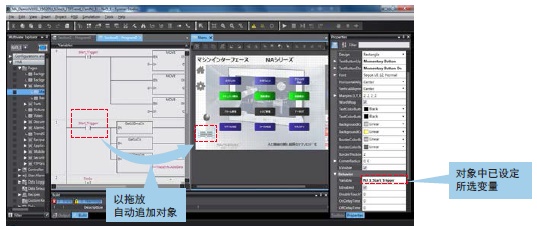

以拖放创建对象

仅需从梯形图编辑画面拖放要在NA系列HMI的画面中显示、写入的变量,即可自动分配变量,创建对象。*
无需创建、分配HMI变量,设计效率大幅提升。

NA系列 特点 51

*指定输入接点时自动创建按钮,指定输出接点时自动创建指示灯。

强化从控制器至NA的变量映射

• 可自动将NJ/NX/NY控制器的变量映射至NA系列HMI。
 提升设计效率并防止在追加变量时忘记映射。
• 可在手动映射时自定义设备名生成规则。可按照喜好的规则进行映射。

NA系列 特点 53

轻松从NA向控制器追加变量

可将在NA系列HMI中新登录的变量,从对象的属性或NA的全局变量表登录、映射至控制器变量表中。
无需每次返回控制器的全局变量表进行追加,减少了编程时间。

NA系列 特点 54

资源管理

支持客户装置的拓展和模块化设计。

语言设定功能

• 可按语言设定字体样式、大小、风格,并可按客户规定的字体设定或设为与语言相匹配的易读字体。
 此外,也可仅按语言设定个别对象字符串的字体。
• 可变更默认语言,按本地语言显示画面、属性和报警组,提升设计生产效率。

NA系列 特点 56

强化用户报警编辑功能

• 在报警表的版面中导出、导入Excel。可使用Excel的排序、筛选功能进行编辑。
• 汇总信息和详细内容的字符串,导出、导入Excel。以报警ID为单位排列显示,因此可在对所有字符串信息进行对照比较的同时进行编辑。

NA系列 特点 57

• 即使以装置的模块为单位对报警进行分组,也可汇总所有报警表信息进行导入、导出。

强化资源编辑功能

• 不仅可将字符串信息直接登录至属性,还可事先分配ID,然后在ID中输入字符串。
 以资源ID为基准进行管理,使画面标准化,可根据装置规格在之后使用Excel等汇总输入字符串。

NA系列 特点 59

• 即使以装置的模块为单位对资源进行分组,也可汇总所有资源表信息进行导入、导出。
• 对于同一页面的按钮和指示灯的变量及表达式、资源ID和字符串等的对象属性,所有语言数据均可导入、导出。
 通过在Excel中进行属性统一编辑和字符串多语言编辑,可提升资源编辑的效率和质量。

NA系列 特点 60

画面编辑器

简易的GUI和丰富的便捷支持功能,可较大限度减少操作工序

页面导入/导出【NEW】

可以将页面另存为程序库文件,也可以页面为单位,在其他项目文件中再次利用。

NA系列 特点 62

按钮类型的变更

可在属性中切换设置、瞬时等按钮种类。
在设计期间和设计之后也可轻松变更按钮种类。

NA系列 特点 63

按钮/指示灯部件

可以轻松创建各种部件,每个部件均可以组合按钮和指示灯功能。

NA系列 特点 64

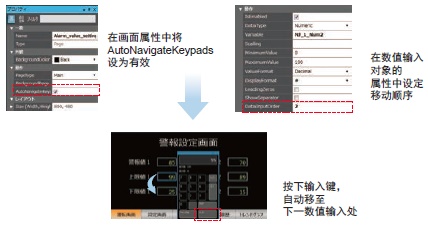

按序输入数据

可设定输入光标移动顺序。
连续输入数值时,按下数字键盘中的Enter键,自动移至下一数值输入处。
可实现装置的输入步骤化,减少操作员的操作工时。

NA系列 特点 65

对象的连续设计

可变更变量分配,一次创建多个相同外观、设定的部件。
可大幅减少画面创建工时。

NA系列 特点 66

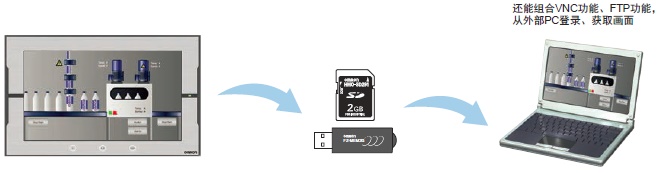

NA主体的画面打印功能

可将NA主体显示画面的截图保存在NA的SD卡或USB存储器中。
 • 为制作机械操作说明书,需要NA操作画面时
 • 现场发生故障中,要保存当前显示画面作为证据时
支持格式:PNG

NA系列 特点 67

可用性 调试篇 ─ 追求整合开发环境的调试效率

整合模拟器

• 可同时显示并运行NJ/NX/NY控制器和NA系列HMI的模拟器。
 可同时进行动作确认,例如控制器程序和NA画面显示的联动以及NA操作和VB程序的联动等。

NA系列 特点 69

•无需停止模拟器,即可选择并显示任意页面,或进行属性变更。
 通过立即对模拟时发现的修改位置进行修改,然后进行汇总编连,可防止漏修改以及减少编连次数。

NA系列 特点 70

可视窗口功能

采用与NJ/NX/NY控制器相同的GUI。
通过登录要监视、变更的变量,在可视窗口中变更数值,即使没有实机,也可在NA模拟器画面上轻松进行画面调试。

NA系列 特点 71

交叉引用功能

配备与NJ/NX/NY控制器相同的GUI交叉引用功能。
在全局变量中点击要检索的变量,使用该变量的位置(发生位置)将显示在交叉引用窗口中。
点击发生位置,可在含控制器和HMI在内的整个项目中进行检索、跳转,提高了包括梯形图和画面的整个项目的设计、调试效率。

NA系列 特点 72

检索&替换功能

可检索/替换项目中所有子程序(Visual Basic)、对象文本、变量字符串。
可高效进行变量名、标签等的编辑、调试。

NA系列 特点 73
